سنسور القایی چیست؟

سنسور القایی (Inductive Sensor) که در محافل فنی با نام سنسور حساس به فلز نیز شناخته می‌شود، یکی از ارکان اصلی سیستم‌های فیدبک در اتوماسیون صنعتی است. این تجهیزات در دسته سنسورهای مجاورتی (Proximity Sensors) طبقه‌بندی می‌شوند و اساس عملکرد آن‌ها بر پایه ایجاد یک میدان الکترومغناطیسی نوسانی و سنجش تغییرات این میدان در اثر حضور یک هدف فلزی استوار است. تمایز بنیادین این سنسورها نسبت به لیمیت‌سوئیچ‌های مکانیکی، قابلیت تشخیص «بدون تماس» (Non-contact) است که موجب حذف استهلاک مکانیکی و افزایش چشمگیر طول عمر قطعه می‌شود.

در محیط‌های صنعتی خشن که لرزش، رطوبت و آلودگی‌های محیطی وجود دارد، استفاده از سنسور القایی به دلیل درجه حفاظت بالا (IP Ratings) و فرکانس سوئیچینگ مطلوب، تضمین‌کننده پایداری خط تولید است. مهندسان برق و کنترل از این تجهیزات برای اهداف متعددی نظیر تشخیص انتهای مسیر، شمارش قطعات در سرعت‌های بالا و اندازه‌گیری سرعت دوران شفت‌ها استفاده می‌کنند. شناخت دقیق ساختار و رفتار این سنسورها، پیش‌نیاز طراحی یک مدار فرمان دقیق و بی‌نقص است.

اصول عملکرد و ساختار داخلی (Operating Principle)

عملکرد سنسور القایی بر پایه قوانین الکترومغناطیس و پدیده‌ای موسوم به جریان‌های گردابی (Eddy Currents) استوار است. ساختار داخلی این تجهیزات از چهار بلوک اصلی تشکیل شده است: سیم‌پیچ یا کویل (Coil)، نوسان‌ساز (Oscillator)، مدار آشکارساز (Detector) و مدار خروجی. در حالت عادی، نوسان‌ساز با ارسال جریان فرکانس بالا به سیم‌پیچ که در قسمت کلاهک سنسور (Sensing Face) قرار دارد، یک میدان الکترومغناطیسی متناوب در مقابل سنسور ایجاد می‌کند.

زمانی که یک قطعه فلزی رسانا وارد این میدان مغناطیسی می‌شود، طبق قانون القای فارادی، جریان‌های گردابی در سطح آن قطعه فلزی القا می‌شوند. گردش این جریان‌ها در قطعه هدف، موجب اتلاف انرژی میدان و در نتیجه اعمال بار به نوسان‌ساز می‌گردد. این پدیده باعث می‌شود دامنه نوساناتِ مدار اسیلاتور کاهش یابد (Damping). هرچقدر قطعه فلزی به سنسور نزدیک‌تر شود، شدت جریان‌های گردابی بیشتر و افت دامنه نوسان شدیدتر خواهد بود.

وظیفه مدار آشکارساز و اشمیت تریگر (Schmidt Trigger)، پایش لحظه‌ایِ دامنه این نوسانات است. هنگامی که دامنه نوسان از یک سطح آستانه مشخص پایین‌تر بیاید، مدار تریگر فرمان تغییر وضعیت را صادر کرده و خروجی سنسور را فعال یا غیرفعال می‌کند. به محض دور شدن قطعه فلزی و بازیابی دامنه نوسان به حالت پایدار، سنسور مجدداً به وضعیت اولیه خود باز می‌گردد. این فرآیند کاملاً الکترونیکی و بدون قطعات متحرک مکانیکی انجام می‌شود که دلیل اصلی سرعت سوئیچینگ بالای این قطعات است.

بررسی انواع سنسور القایی (Types of Inductive Sensors)

در پروژه‌های اتوماسیون صنعتی، انتخاب سنسور مناسب نیازمند شناخت دقیق دسته‌بندی‌های مختلف این تجهیزات است. انواع سنسور القایی را می‌توان بر اساس سه پارامتر اصلیِ نحوه نصب، منطق خروجی و شکل ظاهری طبقه‌بندی کرد که در ادامه هر یک را بررسی می‌کنیم.

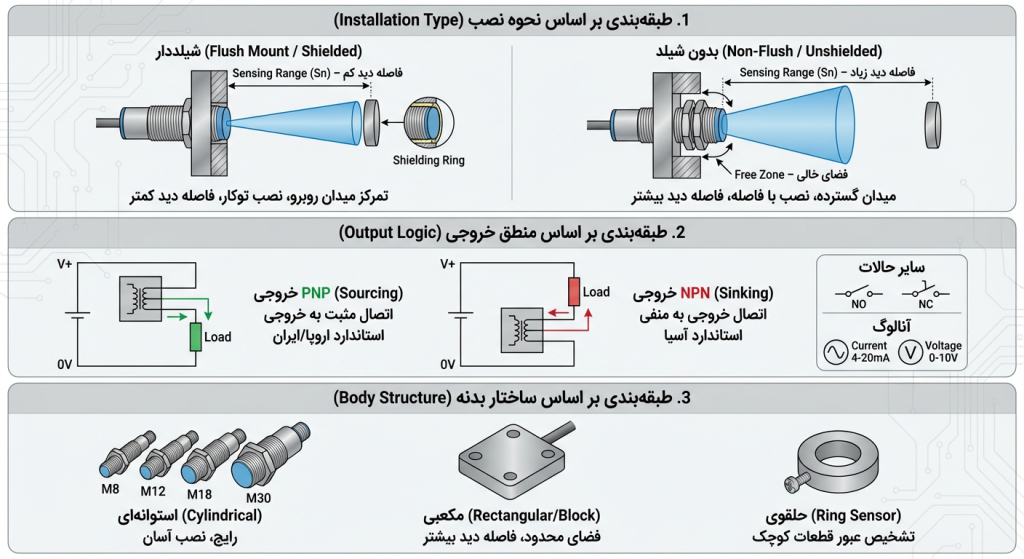

1. طبقه‌بندی بر اساس نحوه نصب (شیلددار و بدون شیلد)

یکی از چالش‌های اصلی در طراحی ماشین‌آلات، محدودیت فضا و نحوه قرارگیری سنسور در بدنه فلزی دستگاه است. بر این اساس سنسورها به دو دسته تقسیم می‌شوند:

• سنسورهای شیلددار یا سرتخت (Flush Mount / Shielded): در این مدل‌ها، سیم‌پیچ داخلی توسط یک رینگ فلزی محصور شده است که میدان مغناطیسی را تنها به سمت روبرو متمرکز می‌کند. این ویژگی به طراح اجازه می‌دهد تا سنسور را کاملاً هم‌سطح با بدنه فلزی ماشین نصب کند (نصب توکار)، بدون اینکه فلزِ اطرافِ سنسور باعث فعال شدن اشتباه آن شود. هرچند این تمرکز میدان باعث می‌شود فاصله دید (Sn) نسبت به مدل‌های بدون شیلد کمتر باشد.
• سنسورهای بدون شیلد یا کله‌قندی (Non-Flush / Unshielded): در این نوع، هسته سنسور از بدنه بیرون زده است و میدان مغناطیسی علاوه بر روبرو، از کناره‌ها نیز منتشر می‌شود. مزیت اصلی این مدل‌ها داشتن فاصله دید (Sensing Range) بیشتر است، اما در زمان نصب باید حتماً فضای خالی (Free Zone) در اطراف کلاهک سنسور لحاظ شود تا بدنه دستگاه باعث تداخل در عملکرد نگردد.

2. طبقه‌بندی بر اساس منطق خروجی (NPN و PNP)

تطابق نوع خروجی سنسور با کارت‌های ورودی PLC یا رله‌ها بسیار حائز اهمیت است:

• خروجی PNP (Sourcing): در این مدل، با فعال شدن سنسور، ولتاژ مثبت تغذیه به خروجی متصل می‌شود (بار بین خروجی و منفی منبع تغذیه قرار می‌گیرد). این نوع خروجی استاندارد رایج در ایران و اروپا است.
• خروجی NPN (Sinking): در این حالت، با فعال شدن سنسور، خروجی به منفی منبع تغذیه وصل می‌شود (بار بین مثبت منبع تغذیه و خروجی قرار می‌گیرد). این مدل بیشتر در تجهیزات استاندارد آسیای شرقی دیده می‌شود.
• علاوه بر این، وضعیت کنتاکت در حالت عادی نیز می‌تواند به صورت NO (در حالت عادی باز)، NC (در حالت عادی بسته) یا ترکیبی از هر دو باشد. همچنین برای کاربردهای اندازه‌گیری دقیق فاصله، سنسورهای القایی آنالوگ با خروجی‌های جریانی (4-20mA) یا ولتاژی (0-10V) مورد استفاده قرار می‌گیرند.

3. طبقه‌بندی بر اساس ساختار بدنه

• استوانه‌ای (Cylindrical): رایج‌ترین نوع با استانداردهای رزوه M8، M12، M18 و M30 که نصب آسانی دارند.
• مکعبی (Rectangular/Block): مناسب برای فضاهایی که امکان نصب سنسور استوانه‌ای وجود ندارد و معمولاً فاصله دید بیشتری ارائه می‌دهند.
• حلقوی (Ring Sensor): جهت تشخیص عبور قطعات کوچک (مانند پیچ یا مهره) که از داخل حلقه عبور می‌کنند.

پارامترهای فنی تعیین‌کننده در انتخاب سنسور

پس از انتخاب نوع سنسور، بررسی دقیق پارامترهای مندرج در دیتاشیت (Datasheet) برای تضمین عملکرد صحیح سیستم ضروری است. چهار پارامتر زیر نقش حیاتی در انتخاب نهایی ایفا می‌کنند:

1. فاصله نامی دید (Nominal Sensing Distance – SnSn​)

این پارامتر نشان‌دهنده فاصله‌ای است که سنسور در شرایط استاندارد آزمایشگاهی، حضور قطعه فلزی را تشخیص می‌دهد. باید توجه داشت که SnSn​ بر اساس یک قطعه هدف استاندارد (معمولاً فولاد ساختمانی ST37 با ابعاد مشخص) تعریف می‌شود. در محیط صنعتی واقعی، مهندسان معمولاً «فاصله عملکرد تضمین شده» (SaSa​) را مدنظر قرار می‌دهند که حدود 80% از فاصله نامی است تا خطاهای ناشی از نوسانات حرارتی و ولتاژ جبران شود.

2. ضرایب تصحیح فلزات (Correction Factors)

یک نکته بسیار کلیدی که اغلب نادیده گرفته می‌شود، تاثیر جنس فلز هدف بر فاصله دید سنسور است. سنسورهای القایی بیشترین حساسیت را به فلزات آهنی (فرومغناطیس) دارند. اگر فلز هدف از جنس آلومینیوم، مس یا استیل ضد زنگ (Stainless Steel) باشد، فاصله دید کاهش می‌یابد.
به عنوان یک قاعده کلی مهندسی، فاصله دید برای فلزات غیرآهنی در ضریبی بین 0.3 تا 0.5 ضرب می‌شود (مثلاً سنسوری که فولاد را در 10 میلی‌متری می‌بیند، مس را ممکن است تنها در فاصله 3 میلی‌متری تشخیص دهد). برای رفع این محدودیت، سنسورهای خاصی با عنوان Factor 1 تولید شده‌اند که فاصله دید یکسانی برای تمامی فلزات دارند.

3. فرکانس سوئیچینگ (Switching Frequency)

این پارامتر بیانگر حداکثر تعداد دفعاتی است که سنسور می‌تواند در یک ثانیه قطع و وصل شود (بر حسب هرتز Hz). برای کاربردهایی نظیر شمارش دور موتور (RPM) یا آشکارسازی دندانه‌های چرخ‌دنده، انتخاب سنسوری با فرکانس سوئیچینگ پایین منجر به خطای شمارش می‌شود. معمولاً سنسورهای با قطر کمتر، فرکانس سوئیچینگ بالاتری دارند.

4. کلاس حفاظتی (IP Ratings)

با توجه به ماهیت خشن محیط‌های صنعتی، بدنه سنسور باید در برابر نفوذ عوامل خارجی مقاوم باشد. استاندارد رایج برای سنسورهای القایی IP67 است که مقاومت در برابر گرد و غبار و غوطه‌وری موقت در آب را تضمین می‌کند. در صنایع غذایی یا محیط‌هایی که شستشو با فشار بالا انجام می‌شود، استفاده از سنسورهای با استاندارد IP69K الزامی است.

کاربردهای عملیاتی در صنایع

تطبیق‌پذیری و دوام بالای سنسورهای القایی باعث شده تا در طیف وسیعی از صنایع، از خطوط بسته‌بندی گرفته تا رباتیک و مونتاژ خودرو، نقشی کلیدی ایفا کنند. در ادامه به سه مورد از مهم‌ترین سناریوهای کاربردی این تجهیزات اشاره می‌کنیم:

1. کنترل موقعیت و انتهای مسیر (Positioning & End Stop)

رایج‌ترین کاربرد سنسور القایی، استفاده به عنوان سوئیچ حد (Limit Switch) بدون تماس است. در سیلندرهای هیدرولیک و پنوماتیک، جک‌ها و بازوهای رباتیک، نصب سنسور در نقاط ابتدایی و انتهایی حرکت، به سیستم کنترلی اطمینان می‌دهد که قطعه متحرک به نقطه مورد نظر رسیده است. این قابلیت برای کالیبراسیون دستگاه‌ها (Homing) و جلوگیری از برخورد مکانیکی اجزا حیاتی است.

2. آشکارسازی دور و کنترل حرکت (Speed Sensing)

با نصب یک سنسور القایی در مقابل دندانه‌های یک چرخ‌دنده یا بادامک متصل به شفت موتور، می‌توان پالس‌های منظمی تولید کرد. با اتصال این خروجی به ورودی کانتر سرعت بالا (High Speed Counter) در PLC یا درایو موتور، امکان محاسبه دقیق سرعت چرخش (RPM)، تشخیص توقف ناگهانی (Zero Speed) یا لغزش تسمه نقاله فراهم می‌شود. این روش یکی از ارزان‌ترین و مطمئن‌ترین راهکارها برای پایش وضعیت موتورهای صنعتی است.

3. شمارش قطعات و تفکیک فلزات

در خطوط تولید با سرعت بالا، مانند صنایع کنسروسازی یا تولید قطعات خودرو، سنسورهای القایی برای شمارش دقیق محصولات عبوری استفاده می‌شوند. علاوه بر شمارش، از تفاوت حساسیت این سنسورها نسبت به مواد مختلف می‌توان برای فرآیندهای تفکیک (Sorting) نیز بهره برد؛ برای مثال، جدا کردن درب‌های آلومینیومی از درب‌های فولادی در یک خط بازیافت یا کنترل کیفیت وجود واشر فلزی داخل یک قطعه پلاستیکی.

نکات مهم در نصب و سیم‌بندی (Installation & Wiring)

حتی باکیفیت‌ترین سنسورهای القایی نیز در صورت نصب غیراصولی دچار اختلال در عملکرد یا سوختگی می‌شوند. رعایت نکات زیر در زمان نصب و سیم‌بندی الزامی است:

1. رعایت فواصل نصب (Mounting Distances):

تداخل فرکانسی (Cross-talk) زمانی رخ می‌دهد که دو سنسور القایی بیش از حد به یکدیگر نزدیک باشند. میدان‌های مغناطیسی این دو سنسور می‌توانند روی هم اثر گذاشته و باعث خروجی کاذب شوند.

• نصب موازی: اگر دو سنسور در کنار هم نصب می‌شوند، فاصله بین آن‌ها باید حداقل 2 برابر قطر سنسور (2d) باشد.
• نصب روبرو: اگر دو سنسور روبروی هم قرار می‌گیرند، فاصله باید حداقل 6 برابر فاصله دید نامی (6Sn) باشد.
• در سنسورهای غیر شیلد (Non-Flush)، حتماً باید فضایی خالی (Free Zone) در اطراف کلاهک سنسور (معمولاً 3 برابر قطر سنسور) لحاظ شود تا فلز بدنه دستگاه باعث فعال شدن دائم سنسور نشود.

2. اتصالات الکتریکی و سیم‌بندی:

اشتباه در سیم‌بندی رایج‌ترین دلیل خرابی سنسورهاست. رنگ‌بندی سیم‌ها در سنسورهای استاندارد (طبق IEC 60947-5-2) به شرح زیر است:

• سیم قهوه‌ای (Brown): تغذیه مثبت (+VCC)
• سیم آبی (Blue): تغذیه منفی (GND/0V)
• سیم مشکی (Black): خروجی سیگنال (Output)
• (در سنسورهای 4 سیمه، سیم سفید معمولاً خروجی دوم یا مکمل است).

نکته مهم: هنگام اتصال به بارهای سلفی بزرگ (مثل کنتاکتورهای قوی)، حتماً از دیود هرزگرد یا مدارهای محافظ استفاده کنید تا ولتاژهای برگشتی باعث آسیب به ترانزیستور خروجی سنسور نشود.

راهنمای انتخاب و خرید سنسور القایی (Selection Guide)

با توجه به تنوع گسترده محصولات در بازار، انتخاب صحیح سنسور القایی نیازمند بررسی دقیق پارامترهای محیطی و الکتریکی است. خرید اشتباه نه تنها منجر به توقف خط تولید می‌شود، بلکه ممکن است به کارت‌های ورودی PLC نیز آسیب برساند. پیش از اقدام به خرید، چک‌لیست زیر را مرور کنید:

1. شکل ظاهری و ابعاد: آیا محدودیت فضا دارید؟ (قطرهای استاندارد M8، M12، M18 و M30 یا مدل‌های مکعبی).
2. نحوه نصب: آیا سنسور داخل بدنه فلزی دفن می‌شود؟ (نیاز به مدل شیلددار Flush) یا فضای اطراف آن باز است؟ (مدل بدون شیلد Non-Flush با برد بیشتر).
3. فاصله دید واقعی: با در نظر گرفتن ضریب تصحیح فلز هدف (مثلاً آلومینیوم یا استیل)، آیا سنسور انتخابی فاصله ایمن را پوشش می‌دهد؟
4. منطق خروجی: ورودی کنترلر شما (PLC) چه منطقی را می‌پذیرد؟ (PNP یا NPN / نرمالی باز NO یا بسته NC).
5. نوع اتصال: آیا نیاز به کابل متصل (Pre-wired) دارید یا سوکت (Connector M12)؟ (مدل‌های سوکتی برای تعویض سریع در زمان خرابی ارجحیت دارند).
6. شرایط محیطی: آیا سنسور در معرض پاشش آب، روغن، براده‌های جوشکاری یا دمای بالا قرار دارد؟ (انتخاب کلاس حفاظتی IP مناسب).
