در عصر مدرن اتوماسیون صنعتی، نیاز به تشخیص دقیق، سرعت بالا و قابلیت اطمینان در خطوط تولید، استفاده از تجهیزات ابزار دقیق پیشرفته را اجتنابناپذیر کرده است. سنسور نوری یا فتوالکتریک (Photoelectric Sensor)، یکی از پرکاربردترین قطعات در صنایع است که به عنوان “چشم بینای” سیستمهای کنترلی شناخته میشود. این تجهیزات با بهرهگیری از پرتوهای نور، امکان تشخیص حضور، عدم حضور و یا فاصله اجسام را بدون هیچگونه تماس فیزیکی فراهم میکنند.
اهمیت سنسورهای نوری زمانی مشخص میشود که با محدودیتهای سنسورهای مکانیکی (میکروسوئیچها) مواجه میشویم؛ جایی که سرعت سوئیچینگ بالا، عدم استهلاک مکانیکی و تشخیص اجسام در فواصل طولانی مدنظر است. با این حال، تنوع گسترده این سنسورها در بازار، چالش انتخاب صحیح را برای مهندسین ایجاد کرده است. در این مقاله از سایت گپ اتوماسیون، ضمن پاسخ فنی به سوال “سنسور نوری چیست”، انواع آن را بررسی کرده و نکات کلیدی برای انتخاب مدل مناسب مطابق با استانداردهای صنعتی را تشریح خواهیم کرد.
اصول عملکرد سنسورهای نوری (چگونه کار میکنند؟)
مکانیزم عملکرد تمامی سنسورهای فتوالکتریک بر پایه دو جزء اصلی استوار است: فرستنده (Emitter/Sender) و گیرنده (Receiver).
فرستنده وظیفه تولید یک پرتو نوری (معمولاً مادون قرمز یا قرمز مرئی) را بر عهده دارد. این نور توسط یک دیود نوری (LED) یا لیزر تولید شده و توسط لنزهای مخصوص متمرکز میشود. در مقابل، گیرنده که معمولاً یک فتوترانزیستور یا فتودیود است، وظیفه آشکارسازی نور دریافتی را دارد.
وقتی جسمی مسیر نور را قطع کند یا نور را به سمت گیرنده بازتاب دهد (بسته به نوع سنسور)، تغییر در شدت نور دریافتی توسط مدار الکترونیکی سنسور تحلیل شده و منجر به تغییر وضعیت خروجی (سوئیچینگ) میشود.
نکته فنی مهم (مدولاسیون نور):
یکی از ویژگیهایی که سنسورهای نوری صنعتی باکیفیت را از نمونههای ساده متمایز میکند، استفاده از نور مدوله شده (Modulated Light) است. در این تکنیک، فرستنده نور را با فرکانس مشخصی پالس میکند و گیرنده تنها به همان فرکانس خاص حساس است. این امر باعث میشود که سنسور در محیطهای صنعتی، تحت تاثیر نور خورشید، روشنایی کارگاه یا نور سایر سنسورها دچار خطا نشود و پایداری عملکرد بالایی داشته باشد.

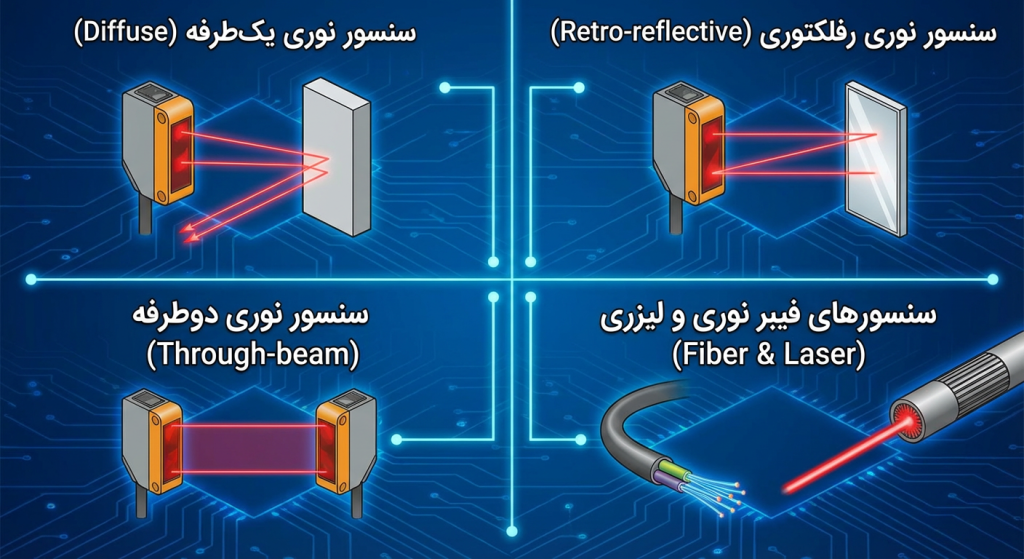

انواع سنسور نوری (بررسی تخصصی)
سنسورهای فتوالکتریک بر اساس نحوه ارسال و دریافت نور و چیدمان فرستنده و گیرنده، به سه دسته اصلی تقسیم میشوند. شناخت دقیق این دستهبندی برای انتخاب صحیح در پروژههای اتوماسیون حیاتی است، چرا که هر مدل برای شرایط محیطی خاصی طراحی شده است.
1) سنسور نوری یکطرفه یا جسمی (Diffuse Reflective)
در این مدل، فرستنده و گیرنده هر دو در یک محفظه (Housing) قرار دارند. اساس کار این سنسور بر مبنای بازتاب نور از سطح خودِ جسم است. زمانی که جسمی در مقابل سنسور قرار میگیرد، نور ارسالی به سطح آن برخورد کرده و بخشی از آن به گیرنده باز میگردد و خروجی فعال میشود.
- مزایا: نصب بسیار آسان (تنها نیاز به سیمکشی یک قطعه است) و هزینه مقرونبهصرفه.
- محدودیت فنی: برد این سنسورها وابستگی شدیدی به رنگ، بافت و زاویه سطح جسم دارد. اجسام تیره (مثل لاستیک سیاه) نور را جذب کرده و برد سنسور را کاهش میدهند، در حالی که اجسام روشن برد را به حداکثر میرسانند.
2) سنسور نوری رفلکتوری یا آینهای (Retro-reflective)
همانند مدل یکطرفه، فرستنده و گیرنده در یک بدنه هستند، اما نور به جای جسم، به یک رفلکتور (منشور مخصوص) که در روبروی سنسور نصب شده میتابد و برمیگردد. وجود جسم باعث قطع شدن مسیر نور و تغییر وضعیت خروجی میشود.
- مزایا: برد بیشتر نسبت به مدل یکطرفه و پایداری بالاتر (چون نور مستقیماً از یک رفلکتور استاندارد بازتاب میشود نه از جسم متغیر).
- نکته تخصصی (Polarized Retro-reflective): اگر جسم هدف شما براق باشد (مانند قوطیهای فلزی کنسرو یا بدنه استیل)، سنسورهای معمولی ممکن است بازتاب از جسم را با بازتاب از آینه اشتباه بگیرند. در این شرایط باید حتماً از مدلهای فیلتردار (Polarized) استفاده کنید که تنها نور بازتابی از منشور را تشخیص میدهند.
3) سنسور نوری دوطرفه (Through-beam)
این نوع سنسور از دو قطعه مجزا تشکیل شده است: فرستنده و گیرنده در دو بدنه جداگانه و دقیقاً روبروی یکدیگر نصب میشوند. جسم با عبور از میان این دو، پرتو نور را قطع میکند.
- مزایا: این مدل دقیقترین و قدرتمندترین نوع سنسور نوری است. بالاترین برد عملیاتی (گاهی تا چند ده متر) را دارد و به دلیل قدرت بالای پرتو نور (Excess Gain)، بهترین گزینه برای محیطهای صنعتی آلوده به گرد و غبار، بخار یا روغن است.
- محدودیت: هزینه بالاتر و زمانبر بودن نصب (نیاز به سیمکشی در دو سمت خط تولید).
4) سنسورهای فیبر نوری و لیزری (کاربردهای خاص)
برای کاربردهایی که فضای نصب بسیار محدود است و یا نیاز به تشخیص اجسام بسیار ریز (در حد میلیمتر) وجود دارد، از سنسورهای نوری با آمپلیفایر جداگانه و کابلهای فیبر نوری استفاده میشود. همچنین مدلهای لیزری برای تشخیص دقیق موقعیت در فواصل زیاد کاربرد دارند.
پارامترهای فنی مهم در انتخاب سنسور نوری
انتخاب یک سنسور تنها به نوع عملکرد آن (یکطرفه یا دوطرفه) محدود نمیشود. برای اطمینان از عملکرد صحیح در مدار فرمان و اتصال درست به PLC، باید به پارامترهای الکترونیکی زیر توجه ویژهای داشته باشید. عدم توجه به این موارد میتواند منجر به خرید محصولی شود که با سیستم کنترلی شما ناسازگار است.
مد عملکرد (Light-ON در برابر Dark-ON)
این پارامتر تعیین میکند که خروجی سنسور در چه شرایطی فعال (ON) شود. درک این مفهوم برای برنامهنویسی PLC حیاتی است:
- حالت Light-ON (L.ON): در این حالت، زمانی که نور به گیرنده برسد، خروجی فعال میشود.
- مثال: در سنسور دوطرفه (Through-beam)، اگر جسمی نباشد، نور به گیرنده میرسد و خروجی فعال است (معادل NC در حالت عادی). اما در سنسور یکطرفه (Diffuse)، وقتی جسم باشد و نور را بازتاب دهد، خروجی فعال میشود (معادل NO).
- حالت Dark-ON (D.ON): در این حالت، زمانی که نور به گیرنده نرسد (قطع شود)، خروجی فعال میشود.
- کاربرد: معمولاً زمانی استفاده میشود که بخواهیم با عبور جسم و قطع شدن نور، سیگنالی دریافت کنیم (مثلاً شمارش محصولات در حال عبور).
- نکته: بسیاری از سنسورهای مدرن دارای یک پتانسیومتر یا سیم انتخابگر (Selector) هستند که امکان تغییر بین این دو حالت را فراهم میکند.
نوع خروجی (NPN vs. PNP)
این فاکتور مستقیماً به نوع کنترلر یا PLC شما بستگی دارد و تفاوت در نحوه سیمکشی (Sourcing/Sinking) است:
- خروجی PNP: رایجترین نوع در استانداردهای اروپایی. در زمان فعال شدن، ولتاژ مثبت (معمولاً +24V) را به خروجی میدهد.
- خروجی NPN: رایج در تجهیزات آسیایی و ژاپنی. در زمان فعال شدن، سیگنال منفی (0V یا زمین) را سوئیچ میکند.
- هشدار فنی: اگر سنسور NPN را اشتباه به کارت ورودی PLC نوع PNP متصل کنید، سنسور کار میکند اما PLC سیگنال را تشخیص نخواهد داد (مگر با استفاده از رله واسط). پیش از خرید، حتماً نوع ورودی (Input) کنترلر خود را چک کنید.
برد حسگر (Sensing Distance) و هیسترزیس (Hysteresis)
- برد نامی (Sn): حداکثر فاصلهای است که سنسور در شرایط استاندارد قادر به تشخیص است. توجه داشته باشید که در محیطهای صنعتی به دلیل گرد و خاک، باید ضریب اطمینان (Safety Factor) را لحاظ کنید و سنسوری با برد بیشتر از نیاز واقعی انتخاب کنید.
- هیسترزیس (تفاضل جابجایی): به اختلاف فاصله بین نقطه “وصل شدن” و “قطع شدن” سنسور گفته میشود. وجود هیسترزیس (معمولاً 5 تا 15 درصد برد نامی) باعث میشود که اگر جسم در مرز دید سنسور لرزش داشته باشد، خروجی مدام قطع و وصل نشود (Chattering) و سیگنال پایداری به کنترلر ارسال گردد.
راهنمای انتخاب عملی؛ کدام سنسور برای پروژه شما مناسب است؟
در هنگام خرید سنسور نوری، تنها دانستن مشخصات الکتریکی کافی نیست. تجربه نشان داده است که بسیاری از خرابیها و توقفهای خط تولید، ناشی از عدم توجه به شرایط محیطی و فیزیکی پروژه است. برای انتخاب صحیح، چکلیست زیر را مد نظر قرار دهید:
- بررسی آلودگی محیطی (گرد و غبار و رطوبت):
اگر محیط نصب سنسور مملو از ذرات معلق، بخار آب یا پاشش روغن است (مانند صنایع سیمان یا نساجی)، سنسورهای یکطرفه و رفلکتوری به سرعت دچار خطا میشوند. در این شرایط،سنسورهای دوطرفه (Through-beam) به دلیل قدرت نفوذ نور بالا (High Excess Gain) بهترین گزینه هستند. همچنین حتماً درجه حفاظت بدنه (IP Rating) سنسور را چک کنید (حداقل IP67 برای محیطهای مرطوب). - ویژگیهای سطح جسم (رنگ و شفافیت):
- اجسام سیاه و تیره:این اجسام نور را جذب میکنند. اگر مجبور به استفاده از سنسور یکطرفه هستید، باید از مدلهایی با قابلیت تنظیم حساسیت (Sensitivity Adjustment) یا مدلهای دارای حذف پسزمینه (Background Suppression) استفاده کنید تا خطا به حداقل برسد.
- اجسام شفاف (بطری آب، شیشه):نور از این اجسام عبور میکند. برای تشخیص آنها باید از سنسورهای رفلکتوری مخصوص اجسام شفاف (Clear Object Detection) استفاده کنید که حساسیت بسیار دقیقی به افت کوچک در شدت نور دارند.
- فضای نصب و دسترسی:
اگر در ماشینآلات بستهبندی فضای کافی برای نصب رفلکتور یا گیرنده جداگانه ندارید، سنسورهای یکطرفه تنها گزینه شما هستند. در فضاهای بسیار تنگ و یا بازوهای رباتیک، استفاده از آمپلیفایرهای جداگانه با کابل فیبر نوری پیشنهاد میشود.

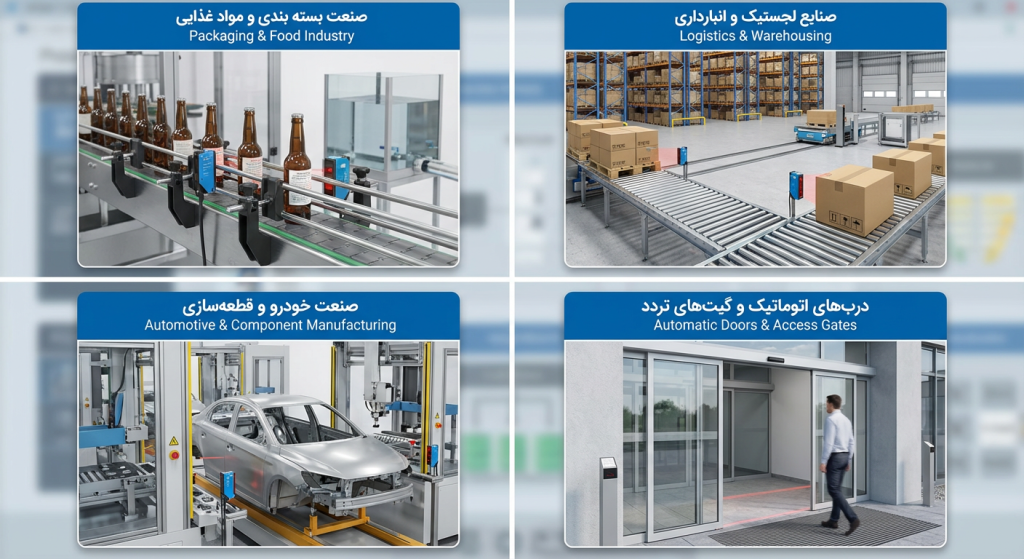

کاربردهای کلیدی سنسور فتوالکتریک در صنعت
انعطافپذیری بالای سنسورهای نوری باعث شده تا در طیف وسیعی از صنایع ایران مورد استفاده قرار گیرند:
- صنعت بسته بندی و مواد غذایی: شمارش بطریها روی نوار نقاله، تشخیص وجود لیبل روی محصول، کنترل سطح مایعات داخل مخازن شفاف و تایید وجود درب محصول.
- صنایع لجستیک و انبارداری: تشخیص حضور پالت روی کانوایر، اندازهگیری ارتفاع بستهها برای سورتینگ اتوماتیک و جلوگیری از برخورد در سیستمهای شاتل.
- صنعت خودرو و قطعهسازی: تشخیص دقیق موقعیت بدنه خودرو در خط مونتاژ، کنترل وجود قطعات ریز (مانند واشر یا پیچ) در دستگاههای مونتاژ خودکار.
- دربهای اتوماتیک و گیتهای تردد: استفاده به عنوان سنسور ایمنی (چشمی) برای جلوگیری از بسته شدن درب هنگام حضور عابر.
چرا سنسور نوری؟ (مزایا نسبت به سایر سنسورها)
شاید بپرسید چرا به جای سنسورهای القایی ارزانتر، از مدل نوری استفاده کنیم؟
- برد بسیار بالاتر:در حالی که سنسورهای القایی بردی در حد میلیمتر دارند، سنسورهای نوری میتوانند اجسام را از فاصله چند سانتیمتری تا چند ده متری تشخیص دهند.
- تشخیص همه متریالها:برخلاف سنسور القایی (فقط فلزات)، سنسور نوری میتواند چوب، پلاستیک، کارتن، مایعات و تقریباً هر جسمی را شناسایی کند.
- عدم تماس فیزیکی:عدم سایش مکانیکی به معنی عمر طولانیتر سنسور و عدم آسیب به محصولات حساس است.
تضمین عملکرد خط تولید با انتخاب هوشمندانه
انتخاب یک سنسور نوری (Photoelectric Sensor) شاید در نگاه اول ساده به نظر برسد، اما همانطور که در این مقاله فنی بررسی شد، عدم توجه به جزئیاتی مانند تضاد نوری (Light/Dark ON)، تطابق خروجی ترانزیستوری با PLC و پایداری در محیطهای آلوده میتواند تفاوت میان یک سیستم اتوماسیون پایدار و یک خط تولید پر از توقفهای ناخواسته را رقم بزند.
سرمایهگذاری بر روی سنسورهای باکیفیت و متناسب با نیاز پروژه، هزینههای نگهداری و تعمیرات (Maintenance) شما را در بلندمدت به شدت کاهش میدهد. به یاد داشته باشید که گرانترین سنسور لزوماً بهترین انتخاب نیست؛ بلکه سنسوری بهترین است که دقیقاً برای شرایط محیطی و مکانیکی پروژه شما طراحی شده باشد.
